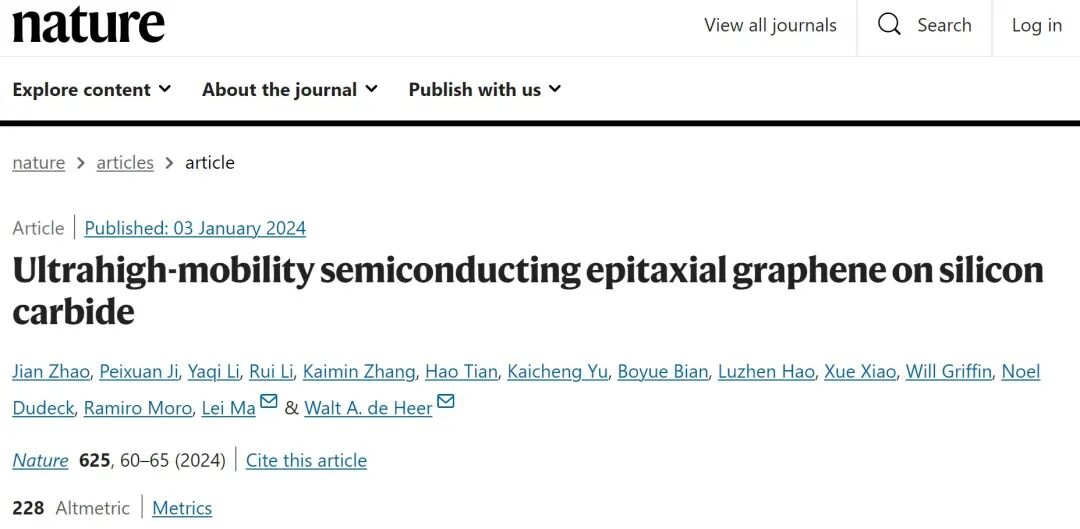

天津大学天津纳米颗粒与纳米系统国际研究中心的马雷教授及其科研团队,日前在半导体石墨烯领域取得了显著进展。该团队的研究成果以“Ultrahigh-mobility semiconducting epitaxial graphene on silicon carbide”为题,已于2023年10月31日在Nature杂志上被接收,并于2024年1月3日在该杂志网站上发布。

天津大学博士生赵健、博士生纪佩璇、硕士生李雅奇、博士生李睿为共同一作,天津大学马雷教授作为本文的通讯作者,佐治亚理工学院的Walt A. de Heer教授作为共同通讯作者,天津大学为第一单位。天津大学学生:张凯敏、田昊、于凯丞、边博岳、郝路珍和肖雪共同参与了此项研究工作。

背景介绍

文章内容

结论与展望


 近年来,传统硅基材料的发展已逐渐接近摩尔定律的极限。为了进一步提高材料性能,亟需寻找新的材料或者采用创新的制备方法。例如,考虑采用二维材料、有机材料或新型合金等替代传统硅基材料,以期在性能上实现更大的突破。作为最具代表性的二维材料之一,石墨烯因其卓越的性能长期受到学术界的青睐。尽管石墨烯以其独特的狄拉克锥能带结构而备受瞩目,但这种结构导致了无带隙的特性,限制了其在逻辑电路中的应用潜力。因此,在石墨烯的研究和开发领域,寻找和实施有效调制石墨烯带隙结构的策略,已成为一个至关重要的科学挑战。

 当前,实现石墨烯带隙打开的策略涵盖了栅压调控、化学修饰、缺陷工程及外部场效应调控等多种外部干预手段。然而,这些方法在技术执行层面面临重大挑战,且难以确保在大规模生产环境下的重复性与均一性。这些问题显著阻碍了基于石墨烯的半导体材料及其器件在工业领域的应用和推广。

 本工作实现了三方面技术革新:首先,采用创新的准平衡退火方法,该方法制备的超大单层单晶畴半导体外延石墨烯(SEG),具有生长面积大、均匀性高,工艺流程简单、成本低廉等优势,弥补了传统生产工艺的不足;第二,该方法制备的半导体石墨烯,拥有约600 meV带隙以及高达5500 cm2V-1s-1的室温霍尔迁移率,优于目前所有二维晶体至少一个数量级;最后,以该半导体外延石墨烯制备的场效应晶体管开关比高达104,基本满足了现在的工业化应用需求。


背景介绍

文章内容

结论与展望

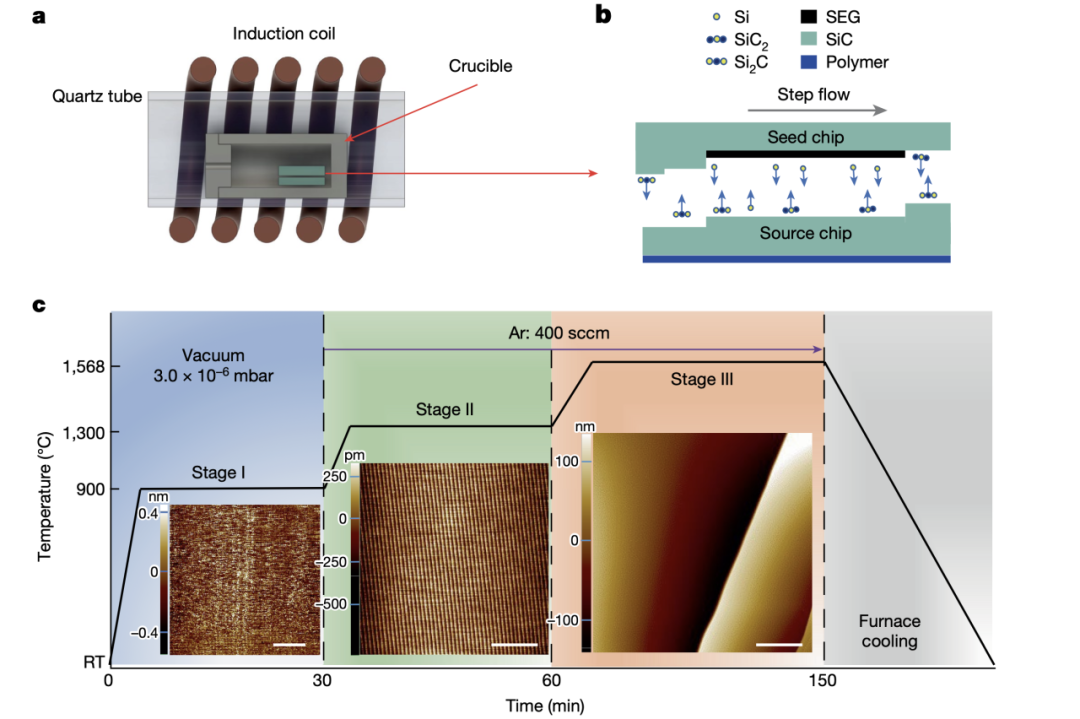

传统的外延石墨烯和缓冲层是在控制约束升华(CCS)炉中生长的,首先将其中一块3.5 mm ×4.5 mm的半绝缘SiC晶片置于一个圆柱形石墨坩埚中,并在1 bar的氩气氛围下退火,温度范围从1300 °C-1600 °C (如图1c所示);坩埚盖设有泄漏孔,硅从坩埚中逸出的速率决定了表面石墨烯形成的速率。通过这种方式有效地控制了生长温度和石墨烯形成的速率。如果将泄漏孔封闭,则石墨烯生长会受到强烈抑制。在所谓的“三明治”或“面对面”方法中,石墨烯的生长进一步受到抑制,在这种方法中两个晶片通常堆叠起来,其中一个晶片的Si面面向另一个晶片的Si面。在1 bar的氩气中,几乎没有硅能从晶片之间的微米级间隙中扩散出来,因此即使在高温下Si从表面的蒸发率很高,也能维持1:1的Si:C比例。在这些条件下,观察到显著的台阶流动和台阶聚束现象。台阶聚束是指由于晶体沿(0001)面的小角度错切而导致衬底表面台阶的合并,形成由比例高平台包围的大型原子平坦(0001)平台的过程。

当 Si 面与 C 面相对时,在 1 bar 超纯净的 Ar 气氛围中和 1600 ℃左右的温度下生长出表面覆盖有缓冲层的大型原子平整度的平台(如图1所示)。虽然在T > 1600 °C时Si的蒸汽压力占主导地位,但Si₂C和SiC₂的蒸汽压力已经足以促进从C面到Si面的显著SiC传输。这一过程与传统的非平衡CCS方法形成对比,传统方法中Si面上不断耗尽Si元素。最初的实验由天津大学国际纳米中心课题组使用半绝缘SiC晶片进行,其中底部晶片(图1)被涂上有机物以产生大的覆盖有SEG的(0001)面平台,石墨化的有机物可能会导致底部晶片变得稍微温度高一些。

在C面对Si面的情况下,温度较高的C面上形成了一层薄的Si膜,而大的SEG生长在Si面上。因此,从Si面缺失的Si实际上可能会在C面上凝结,以恢复整体的化学计量比。无论如何,此方法只形成了SEG,没有发现石墨烯存在的证据。我们还发现,当温度梯度反转,使Si面比C面温度更高,且质量传输是从Si面(源)到C面(种子)时,在Si面也会形成大的覆盖有SEG的平台。显然,在这种反向晶体生长中,衬底台阶从源头处蒸发,在Si面上留下大的(0001)平台。此外,在Si面对Si面的情况下,我们发现大的覆盖有SEG的平台形成在温度较高的Si面上,而不是温度较低的Si面上。此外,在使用单一晶片的实验中,且在坩埚中引入大量硅以在坩埚中产生饱和硅蒸气环境时,晶片的Si面部分被SEG覆盖,而在C面上没有发现石墨烯。

实验结果表明,覆盖有SEG的(0001)面极其稳定,比任何其他SiC面都稳定,特别是比裸露的(0001)面更稳定,这为生产出晶圆级别的单晶SEG提供了重要依据。

图1 半导体石墨烯的制备方法


17D20

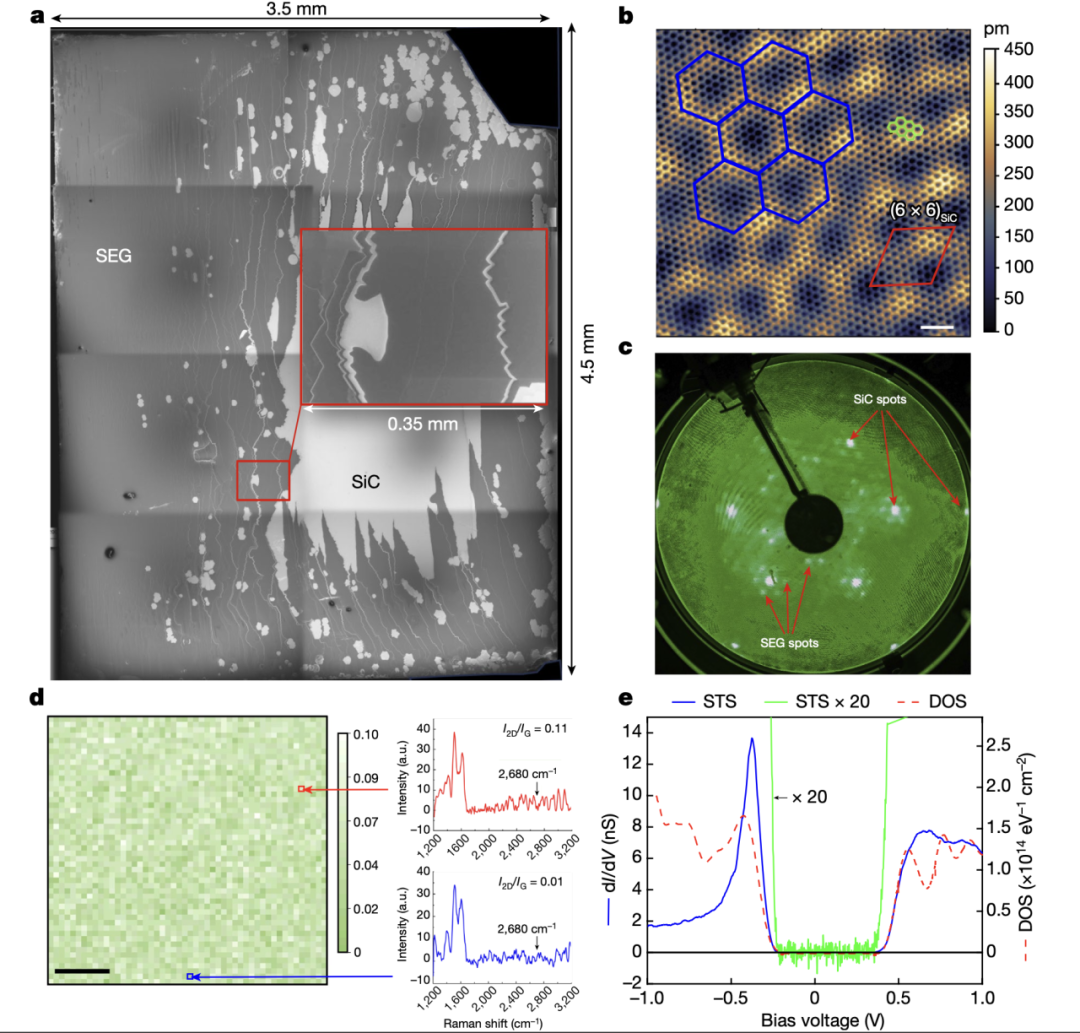

在100纳米至1毫米的尺度上,扫描电子显微镜(SEM)可以提供高对比度,以区分裸露的SiC、SEG和石墨烯。在纳米尺度上,通过其(6×6)SiC调制,可以利用扫描隧道显微镜(STM)分辨出石墨烯和SEG的原子结构。低能电子衍射(LEED)用于识别SEG并验证其与SiC衬底的原子级对准,LEED还用于区分SEG和石墨烯。拉曼光谱(1微米至100微米)对石墨烯和SEG非常敏感,没有2D特征峰存在说明不是石墨烯。侧向力显微镜(LFM)在微米尺度的扫描中区分SEG、SiC和石墨烯。原子力显微镜(AFM)、扫描电子显微镜(SEM)和光学显微镜(OM)可识别表面台阶。AFM用于测量台阶的高度。图2e为半导体石墨烯的低温扫描隧道谱,显示出SEG的态密度(DOS)作为费米能量的函数,具有明确定义的0.6 eV带隙。

图2  半导体石墨烯的表征结果


1DBF7

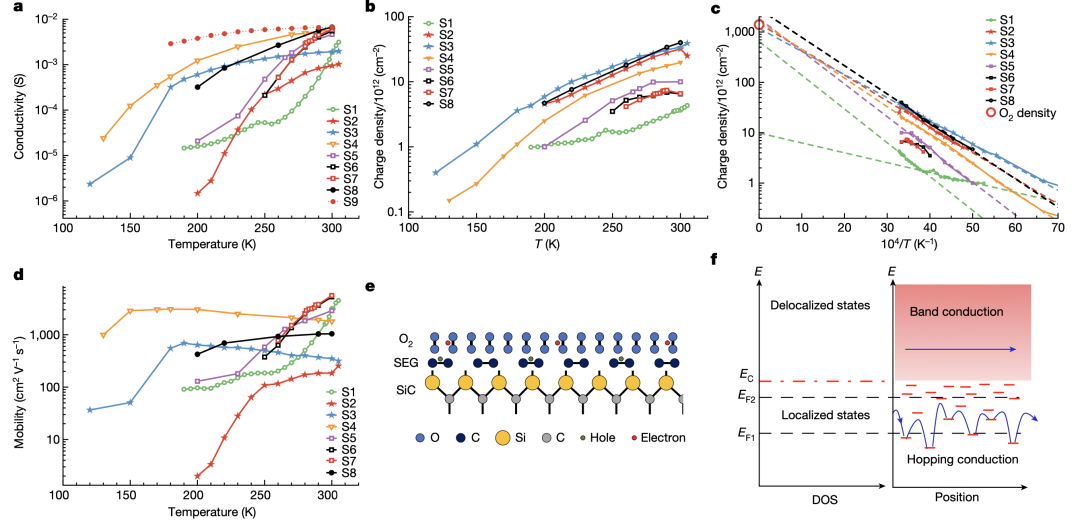

对使用两种不同方法图案化SEG的Hall bar进行了一系列输运测量。样品在环境空气中或纯O2中,并在紫外线(UV)辐射下进行了p型掺杂。通过这种方式,实现了室温下的电荷密度n从4×1012 cm-2到4×1013 cm-2。测量在配备有超导磁体的低温杜瓦中进行,温度范围从100 K到300 K不等。在每个温度下,磁体的磁场从B = -3 T扫描到 +3 T,用于进行霍尔测量以确定电荷密度。

样品的电导率(图3a)都随着温度升高而单调增加,当温度由室温降至低温时,电导率的数值小了近1000倍。电荷密度(图3b)范围从≈0.2×1012 cm-2到40×1012 cm-2不等。STS测量(图2e)显示SEG在本质上是电中性的,因此掺杂是由环境气体(包括微量挥发性有机化合物)和光刻加工残留电阻引起的。迁移率(图3d)随着温度升高而增加,趋向于在较高温度时饱和,最大迁移率为5500 cm2V-1s-1。电荷密度的半对数图,绘制为 104/T 的函数(图3c)清楚地显示了Arrhenius的行为。

从图3c中得出,ΔE=0.12±0.02 eV,N0≈1.5×1015 cm-2,这接近于O2的单层密度(即1400×1015 cm-2,图3c中的红色圆圈)。实验结果证实了p掺杂是由于近似完整的氧气单层引起的这一假设。ΔE和N0的变化是由于部分覆盖的微量环境挥发性芳香分子引起的,这些分子容易被吸附在石墨化材料上,降低了氧气覆盖率并影响其电离能。在样品S1(图3d)中观察到的斜率变化是由残胶引起的,这导致SEG在低温下p掺杂,从斜率确定其ΔE = 0.035 eV。

样品S2、S3和S4的迁移率显示出急剧上升,在转变温度Ttr分别为250 K、190 K和150 K时出现平台。相应的转变电荷密度ntr分别为17×1012 cm-2、4.3×1012 cm-2和0.27×1012 cm-2。低电荷密度下的迁移率是由带隙中的局部缺陷态引起的(图3e和f),随着电荷密度的增加局部态被填充,之后输运过渡到高迁移率的带输运,因此ntr是缺陷态密度的度量。这一过程已在其他二维半导体中观察到,并且它对于薄膜晶体管的亚阈值上升有贡献;在CCS生长的半导体石墨烯中,带隙内的输运已被确定为可变程跳跃。

图3 半导体石墨烯的输运测试结果





155AA

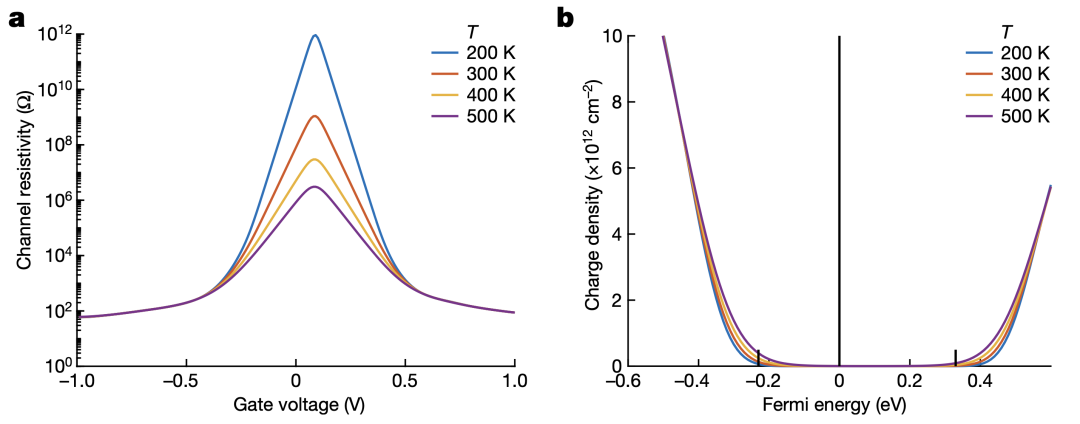

理论预测,在μ = 4000 cm2V-1s-1的情况下,开关比为106 (图4a),亚阈值摆幅(SS)为60 mV/ decade(图4b),这足以满足数字电子学的要求。

图4 预测半导体石墨烯场效应特性


37EE2

背景介绍

文章内容

结论与展望

在主流石墨烯研究兴起之前,外延石墨烯纳米电子研究的核心目标就是构建一个能够替代硅电子的2D纳米电子平台。普遍认为,石墨烯的零带隙结构是实现这一目标的主要挑战。本文证明原子排列高度有序的半导体石墨烯是一种性能优异的2D半导体材料,具有0.6 eV的能隙,室温下的迁移率远远超过所有当前的2D半导体材料。以SEG为沟道的场效应晶体管的开关比为104,在优化的器件中可能达到106。除了迁移率已经达到5500 cm2V-1s-1,SEG是在THz兼容的SiC衬底上生长的,SiC本身已经成为越来越重要的商业半导体,与传统的微电子加工方法兼容。此外,外延石墨烯具备纳米图案化的能力,与其他衬底上的石墨烯相比,在纳米尺度上的边缘结构更加有序,在其边缘同样可以表现出良好的一维导电特性。SEG可以与各种原子和分子进行插层反应,成为新型电子和磁性材料。这项工作成功地攻克了长期以来阻碍石墨烯电子学发展的关键技术难题,打开了石墨烯带隙,实现了从“0”到“1”的突破,这一突破被认为是开启石墨烯芯片制造领域大门的重要里程碑。毫无疑问,SEG已经为2D纳米电子领域带来了全新的可能性,其潜力之巨大,让人相信在不久的将来,它将迎来商业化的曙光。



          编辑:李睿、孙荣科、刘晓璇

供稿:纪佩璇、李雅奇

  统筹、指导:马彦青
